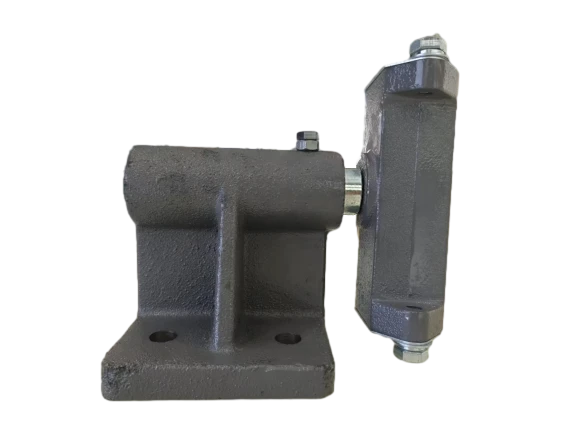

Scarpe Guida Attiva

Descrizione dei prodotti

I pattini di guida attivi sono un componente critico nei sistemi di ascensori, utilizzati per guidare la cabina dell'ascensore e il contrappeso nel movimento verticale all'interno del vano corsa e limitarne lo spostamento laterale. Le sue prestazioni influiscono direttamente sulla scorrevolezza, sulla sicurezza e sul comfort di guida dell'ascensore. Di seguito viene fornita un'introduzione dettagliata dagli aspetti delle caratteristiche strutturali, del principio di funzionamento, delle funzioni principali e dei vantaggi applicativi:

Caratteristiche strutturali

Il pattino di guida mobile è costituito principalmente da una base del pattino, una testa del pattino, elementi elastici (come molle e cuscinetti in gomma), un dispositivo di regolazione e un cursore di guida (solitamente realizzato in materiale-resistente all'usura, come nylon o poliuretano). Rispetto ai pattini a guida fissa, la sua caratteristica principale è la capacità di ammortizzazione e regolazione:

• Struttura ammortizzante elastica: la base del pattino e la testa del pattino sono collegate da elementi elastici come molle o gomma, consentendo al cursore della guida di estendersi e ritrarsi in modo flessibile entro un certo intervallo, adattandosi agli errori di installazione del binario di guida o alla leggera oscillazione durante il funzionamento.

• Design regolabile: alcuni modelli sono dotati di bulloni di regolazione o ruote eccentriche, che possono regolare con precisione la forza di bloccaggio del cursore in base allo spazio tra il binario di guida e la cabina dell'ascensore/contrappeso, garantendo un contatto stabile e un attrito moderato.

• Cursore resistente all'usura-: il cursore utilizza materiali compositi con un basso coefficiente di attrito ed elevata resistenza all'usura, riducendo la perdita di attrito con il binario di guida, prolungando la durata di servizio e riducendo il rumore di funzionamento.

Principio di funzionamento

Quando la cabina dell'ascensore o il contrappeso scorre lungo il binario di guida, il cursore del pattino di guida mobile è a stretto contatto con la superficie di lavoro del binario di guida, ottenendo una guida stabile attraverso i seguenti meccanismi:

1. Guida e posizionamento: il cursore si adatta ai lati e alla parte superiore (o inferiore) del binario di guida, limitando lo spostamento orizzontale della cabina dell'ascensore/contrappeso ed evitando oscillazioni o vibrazioni.

2. Ammortizzazione e assorbimento degli urti: se la forza di impatto laterale si verifica a causa di guide irregolari, errori di installazione o variazioni di carico, gli elementi elastici assorbiranno energia attraverso compressione o allungamento, evitando collisioni rigide e riducendo la trasmissione delle vibrazioni alla cabina dell'ascensore.

3. Regolazione auto-adattativa: durante il funzionamento, il cursore può regolare automaticamente l'angolo e la posizione in base alle piccole deviazioni del binario di guida, mantenendo un contatto uniforme e garantendo una distribuzione equilibrata dell'attrito per evitare un'usura locale accelerata.

Funzioni principali

Garantisce un funzionamento regolare

Riduce le vibrazioni laterali e l'oscillazione della cabina dell'ascensore tramite ammortizzatori elastici, migliorando il comfort dei passeggeri, particolarmente adatto per ascensori ad alta-velocità o applicazioni che richiedono un'elevata precisione operativa.

Protegge le guide e la cabina dell'ascensore

Previene i graffi sulle guide e la deformazione strutturale della cabina dell'ascensore causata dal contatto rigido, riducendo i costi di manutenzione delle apparecchiature.

Compensa gli errori di installazione

Può adattarsi a leggere deviazioni nella verticalità e nel parallelismo delle guide, riducendo le difficoltà di installazione e messa in servizio e migliorando la tolleranza ai guasti del sistema.

Riduce il rumore di funzionamento

La combinazione di connessione elastica e cursori a basso-attrito sopprime efficacemente il rumore dell'attrito e quello delle vibrazioni, rispettando gli standard sul rumore degli ascensori.

Scenari applicativi e vantaggi

Ambito applicabile

Ampiamente utilizzato in ascensori per passeggeri a media e alta-velocità, ascensori sanitari, montacarichi, ecc., particolarmente consigliato per sistemi di ascensori con altezze di sollevamento elevate e velocità operative superiori o uguali a 1,0 m/s o in luoghi con severi requisiti di scorrevolezza e silenziosità (come ospedali ed edifici per uffici).

Confronto con pattini a guida fissa

I pattini con guida fissa hanno una struttura semplice e un costo contenuto, ma non hanno capacità di ammortizzazione e sono adatti solo per ascensori a bassa-velocità (inferiore o uguale a 0,63 m/s); sebbene i pattini con guida attiva siano leggermente più costosi, le loro prestazioni complessive (scorrevolezza, protezione, adattabilità) sono superiori, rendendoli la scelta principale per gli ascensori moderni.

Punti di manutenzione

Per garantire le prestazioni di ammortizzazione e la precisione di guida è necessaria un'ispezione regolare dell'invecchiamento dei componenti elastici (come la fatica della molla, la rottura della gomma), l'usura del cursore e la tenuta del dispositivo di regolazione. La manutenzione è generalmente consigliata ogni 3-6 mesi.

Considerazioni sulla selezione

1. Corrispondenza del carico:Selezionare un modello con la capacità di carico e il coefficiente elastico corrispondenti in base al peso della cabina dell'ascensore/contrappeso e alla velocità operativa per evitare il sovraccarico che porta alla rottura elastica.

2. Corrispondenza delle specifiche della guida:La dimensione del cursore deve corrispondere al modello del binario di guida (come la larghezza e l'altezza dei binari di guida a forma di T-) per garantire il pieno contatto.

3. Adattabilità ambientale:In ambienti ad alta-temperatura, umidi o polverosi, è necessario selezionare materiali-resistenti agli agenti atmosferici (come gomma-ritardante di fiamma, cursori anti-ossidazione) per evitare il degrado delle prestazioni dei componenti.

Attraverso una corretta selezione e manutenzione, i pattini con guida attiva possono migliorare significativamente la sicurezza, il comfort e la durata dei sistemi di ascensori, rendendoli un componente chiave indispensabile nei sistemi meccanici degli ascensori.
